Теплообменник, предназначенный для пищевой промышленности
Область применения
Пастеризация и общее охлаждение/нагревание фруктовых соков и других жидких пищевых продуктов с мякотью.
Принцип работы

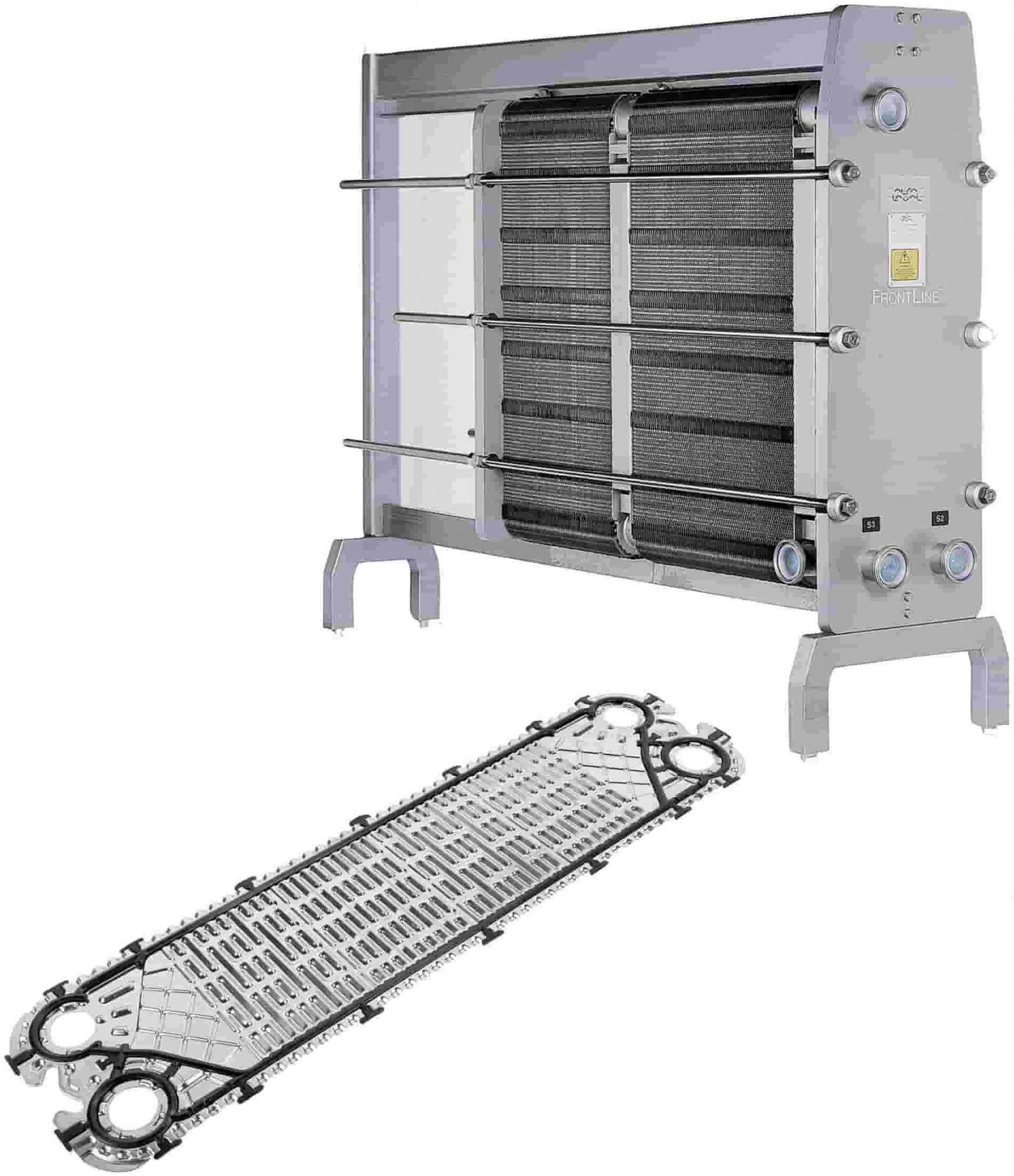

Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с отверстиями для прохождения двух типов жидкостей, между которыми происходит теплопередача.
Пакет пластин собирается между станиной и прижимной плитой и сжимается стягивающими болтами.
Пластины снабжены прокладками, которые уплотняют канал и направляют жидкости в другие каналы. Количество пластин определятся расходом, физическими свойствами жидкостей и температурной программой.
Соединения могут располагаться на опорной и прижимной пластине, а в случае многосекционного PHE, также и на соединительной пластине.
Пластина WideStream®
Пластина WideStream® имеет специальную схему с несколькими контактными точками, обеспечивающую свободное прохождение продуктов с мякотью. Это обеспечивает длительное время работы без прерывания. Патрубки имеют диаметр, позволяющий выполнение чистки на месте (CIP) с помощью того же потока, который используется в основном процессе. Минимальное число контактных поверхностей между пластинами WideStream® обеспечивает простую очистку и короткие
циклы очистки. Схема пластины сконструирована для эффективного обратного промывания со свободным обратным потоком.
Пластина WideStream® может использоваться вместе с другими пластинами в одной раме теплообменника.
Стандартные материалы
Пластины
Нержавеющая сталь AISI 316 - толщина 0,7 мм
Титан - толщина 0,9 мм
Прокладки
Жароустойчивый нитрил-FDA. Защелкивающиеся зажимы.
Рама
Станина и прижимная плита выполнены из твердой или футерованной нержавеющей стали или имеют покрытие поверхности. Все омываемые детали выполнены из кислотостойкой нержавеющей стали. Другие поверхности из различных видов нержавеющей стали. Сдвижные гайки на стягивающих болтах из хромированной латуни.
Специальные исполнения (опции)
A. Кармашек для термометра и шип с вентиляционным краном
B. Кармашек для термометра
C. Разъем для 51-мм датчика давления
D. Защитный кожух
E. Защитные болты из нержавеющей стали
F. Отделка 3 А
G. Соединения из титана или SMO (рама и прижимная пластина)
H. Удлиненные ножки
I. Дополнительный стандартный ключ или пневматический стягивающий
инструмент
J. Свидетельства об эксплуатационных испытаниях и испытаниях
материалов
K. Испытание уполномоченными инспекционными организациями
Технические характеристики
Расчетное механическое давление (ман.) / Температура
FRM / RM – 7 bar / 150 °C
Отвечает Европейской директиве по оборудованию под давлением(PED), может иметь маркировку CE в зависимости от конструкции.
Соединения
Охватываемые детали DIN, SMS, Tri-CLAMP, B.S./RJT и IDF/ISO. Другие по отдельному заказу
|
FrontLine™ - Widestream® |
Front 6 WideStream® | Front 8 WideStream® |
| Узор пластины | параллельный | параллельный |
| Поверхность [м2] | 0.18 | 0.38 |
| Общий размер [mm] | 1,000 x 250 | 1,250 x 375 |
| Размер отверстий [mm] | 55 | 80 |
| Толщина [mm] | 0.7/0.9 | 0.7/0.9 |
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
