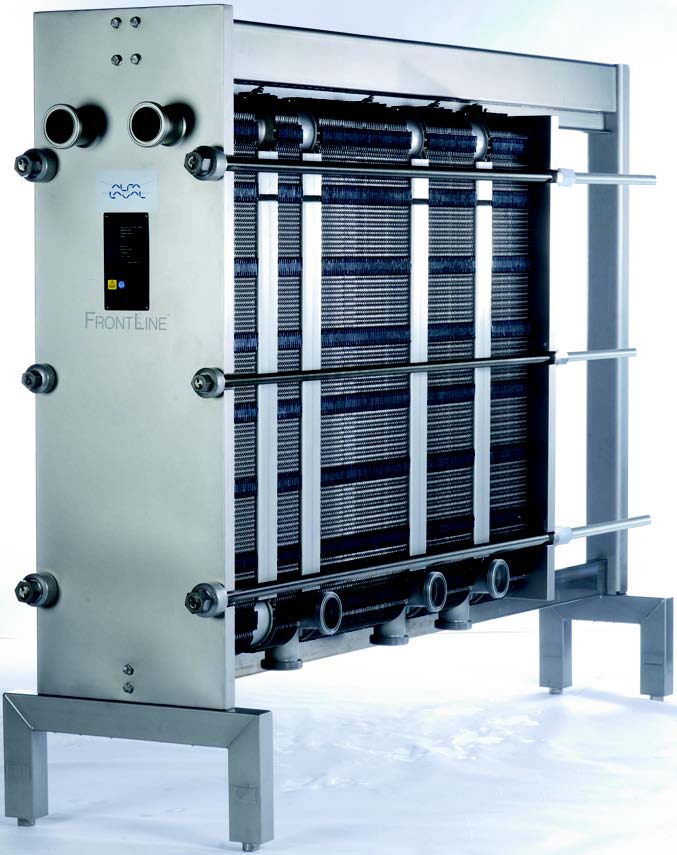

Пластинчатые теплообменники Alfa Laval - серия FrontLine

FrontLine — новейшая серия пластинчатых теплообменников.
Их конструкция, отвечающая самым высоким гигиеническим требованиям, отличается особой гибкостью, обеспечивающей удобство в эксплуатации и легкость модернизации.
К числу основных вариантов применения моделей FrontLine относится пастеризация молока, охлаждение йогуртов, ультравысокотемпературная обработка (UHT) продуктов и работа с чувствительными к нагреванию продуктами. Аппараты FrontLine могут поставляться в вариантах исполнения рамы из нержавеющей стали или стали с серебряным покрытием, а зажимные пластины могут изготавливаться из широкого ряда материалов для решения особо сложных задач по обработке пищевых продуктов. В большинстве случаев очистка зажимных пластин может выполняться без разборки тем же потоком жидкости, которым моется основное оборудование.
Применение

• Пастеризация
• Общее охлаждение/нагрев молочных и других пищевых продуктов, пива и других напитков
• Нагрев/охлаждение в фармацевтической промышленности.

Принцип работы

Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с отверстиями для прохождения двух типов жидкостей, между которыми происходит теплопередача.
Пакет пластин собирается между станиной и прижимной плитой и сжимается стягивающими болтами.
Пластины снабжены прокладками, которые уплотняют канал и направляют жидкости в другие каналы. Количество пластин определятся расходом, физическими свойствами жидкостей и температурной
программой. Соединения могут располагаться на опорной и прижимной пластине.

Технические характеристики

Расчетное механическое давление (ман.) / Температура
Твердая нержавеющая сталь FRM 10 бар / 150 °C
Твердая нержавеющая сталь FRH* 16 бар / 150 °C
Твердая нержавеющая сталь FRD 21 бар / 150 °C
RM футерованная нержавеющая сталь 10 бар / 150 °C
RH футерованная нержавеющая сталь 16 бар / 150 °C
RD футерованная нержавеющая сталь 21 бар / 150 °C
RMS покрытие поверхности 10 бар / 150 °C
RHS покрытие поверхности 16 бар / 150 °C
Отвечает Европейской директиве по оборудованию под давлением
(PED). Может иметь маркировку CE в зависимости от конструкции.
Отвечает техническому стандарту Alfa Laval (ALS).

Соединения

Охватываемые детали DIN, SMS, Tri-CLAMP, B.S./RJT и IDF/ISO. Другие по отдельному заказу

Схема потоков в пластинчатом теплообменнике FrontLine

Стандартные материалы

Рама
Станина и прижимная плита выполнены из твердой или футерованной нержавеющей стали или имеют покрытие поверхности. Все омываемые детали выполнены из кислотостойкой нержавеющей стали. Другие
поверхности из различных видов нержавеющей стали. Сдвижные гайки на стягивающих болтах из хромированной латуни.

Типы пластин

Front6, Front8, Front10 и Front15.
Другие пластины серии FrontLine™ относятся к маркам WideStream® и Gemini.

 Пластины

Нержавеющая сталь AISI 316 или Titanium

Прокладки

Нитрил-FDA или EPDM-FDA.
Пластины FrontLine™ поставляются в комплекте с бесклеевыми прокладками Clip-On, которые легко заменяются, даже если пластины подвешены к раме. Материал прокладок выбран с учетом обеспечения
безопасного использования при работе с фармацевтическими и пищевыми продуктами.
