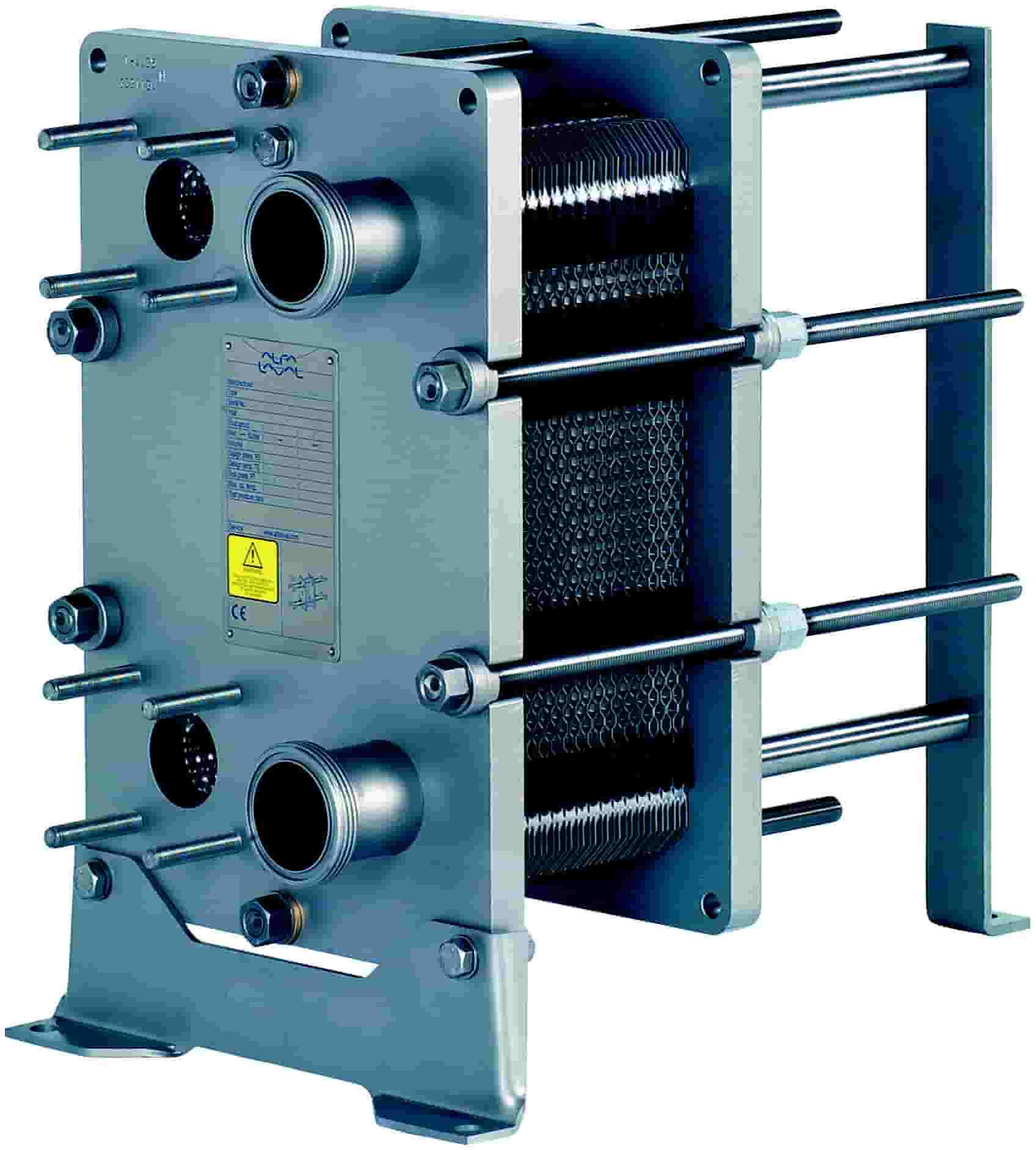

Созданы из нержавеющей стали специально для пара
Область применения
Нагрев воды или методика CIP (очистка на месте) с использованием
пара. Общие задачи нагрева и охлаждения.
Принцип действия
Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что два потока носителя протекают в противоположных направлениях через чередующиеся каналы. Тепло передается через пластину между каналами, а для достижения максимальной эффективности организован поток в противоположных направлениях. Гофры образуют канавки между соседними пластинами, создают точки контакта между пластинами, придавая конструкции жесткость, и увеличивают турбулентность потока, что способствует эффективной теплопередаче.
Технические характеристики
Расчетное механическое давление (ман.) / Температура
FMC 1,0 МПа/175°С
Максимальная поверхность теплопередачи
13 м²
Необходимые данные для расчета теплообменника
- Расход или требуемая тепловая нагрузка
- Температурный режим
- Физические свойства рассматриваемой жидкости (если это не вода)
- Ожидаемое рабочее давление
- Максимально допустимое падение давления
- Допустимое давление пара
Типовая производительность
Расход жидкости
До 20 кг/с, в зависимости от вида носителя, разрешенного перепада
давления и температурного режима.
Нагрев воды паром
200 - 1 800 кВт
Тип рамы
FMC
Типы пластин
TS6M
Стандартные материалы
Опорная пластина
Станина и прижимная плита выполнены из нержавеющей стали AISI 316L
Сопла
Нержавеющая сталь AISI 316L
Пластины
Нержавеющая сталь AISI 316
Прокладки
Нитрил, EPDM или специальное высокотемпературное уплотнение
HeatSeal F™
Соединения
Фланец 65 mm DIN 2501 PN10
Санитарные соединения 76 mm. Охватываемые детали DIN, SMS, Tri-Clamp, B.S./RJT и IDF/ISO.
За счет особой конфигурации пластин теплообменников серии TS6-М достигается оптимизация их тепловых характеристик для использования в системах конденсации пара. Тем самым обеспечивается их пригодность для нагрева не только воды, но также и моющих растворов систем безразборной мойки (CIP) посредством пара.
Пластинчатые теплообменники серии TS6-M поставляются в исполнении с рамами из нержавеющей стали, а также с рамами с эпоксидным покрытием.
