Паяный теплообменник Danfoss XB 10 применяется в системах отопления, горячего водоснабжения, холодоснабжения для вентиляционных установок и кондиционеров.
Паяные пластинчатые теплообменники изготавливаются из пластин разного типоразмера. В теплообменнике за счет разной конфигурации высокой турбулентности потока обеспечивается принцип самоочистки. Количество пластинок находится в зависимости от требуемой теплопроизводительности, диапазона температур и возможного перепада давлений.
Серия XB10 разделяется на:
Паяные пластинчатые теплообменники изготавливаются из пластин разного типоразмера. В теплообменнике за счет разной конфигурации высокой турбулентности потока обеспечивается принцип самоочистки. Количество пластинок находится в зависимости от требуемой теплопроизводительности, диапазона температур и возможного перепада давлений.
Серия XB10 разделяется на:
- одноходовые с параллельным подключением
- двухходовые с параллельным подключением

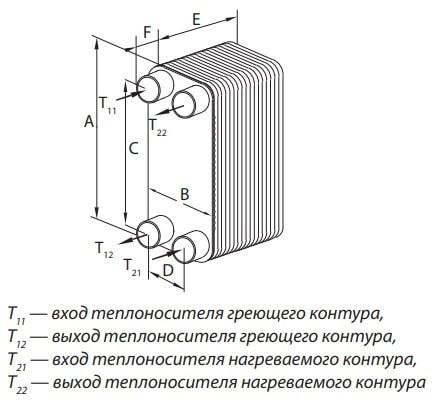

| Кол-во пластин, шт. | Габаритные размеры, мм | Площадь теплообмена, м² | Масса нетто, кг | |||||
| A | B | C | D | E | F | |||
| 8 | 288 | 118 | 235 | 65 | 27,8 | 50 | 0,18 | 2,47 |
| 10 | 288 | 118 | 235 | 65 | 33 | 50 | 0,23 | 2,7 |
| 16 | 288 | 118 | 235 | 65 | 48,6 | 50 | 0,41 | 3,42 |
| 20 | 288 | 118 | 235 | 65 | 59 | 50 | 0,53 | 3,9 |
| 26 | 288 | 118 | 235 | 65 | 74,6 | 50 | 0,7 | 4,2 |
| 30 | 288 | 118 | 235 | 65 | 85 | 50 | 0,82 | 5,1 |
| 36 | 288 | 118 | 235 | 65 | 100,6 | 50 | 0,99 | 5,82 |
| 40 | 288 | 118 | 235 | 65 | 111 | 50 | 1,11 | 6,3 |
| 50 | 288 | 118 | 235 | 65 | 137 | 50 | 1,4 | 7,5 |
| 60 | 288 | 118 | 235 | 65 | 163 | 50 | 1,69 | 8,7 |
| 70 | 288 | 118 | 235 | 65 | 189 | 50 | 1,99 | 9,9 |
| Кол-во пластин, шт. | Габаритные размеры, мм | Площадь теплообмена, м² | Масса нетто, кг | |||||
| A | B | C | D | E | F | |||
| 20/20 | 288 | 118 | 235 | 65 | 111 | 50 | 1,05 | 7,5 |
| 26/26 | 288 | 118 | 235 | 65 | 142,2 | 50 | 1,4 | 7,74 |
| 30/30 | 288 | 118 | 235 | 65 | 163 | 50 | 1,64 | 8,7 |
| 36/36 | 288 | 118 | 235 | 65 | 194,2 | 50 | 1,99 | 10,14 |
| 40/40 | 288 | 118 | 235 | 65 | 215 | 50 | 2,22 | 11,1 |
| 46/46 | 288 | 118 | 235 | 65 | 246,2 | 50 | 2,57 | 12,5 |
| 50/50 | 288 | 118 | 235 | 65 | 267 | 50 | 2,8 | 13,5 |
| 56/56 | 288 | 118 | 235 | 65 | 298,2 | 50 | 3,15 | 15 |
| 60/60 | 288 | 118 | 235 | 65 | 319 | 50 | 3,39 | 16 |
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
