Ридан НН 04 — пластинчатый разборный теплообменник одноименной компании. Диаметр присоединения Ду32 — патрубки. Глубина рифления канала — 2.5 мм. Самый «маленький» из применяемых типоразмеров РПТО. Тем не менее, встречается часто и находит массу сфер использования. Назначение — применение в системах отопления и горячего водоснабжения с небольшими нагрузками. Максимальная Q которого не превышает 75 кВт. Ограничение по пропускной способности портов — в промежутке 8-10 м3/ч.
Параметры теплообменника:
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- Допустимое количество пластин: 5 - 90 шт.

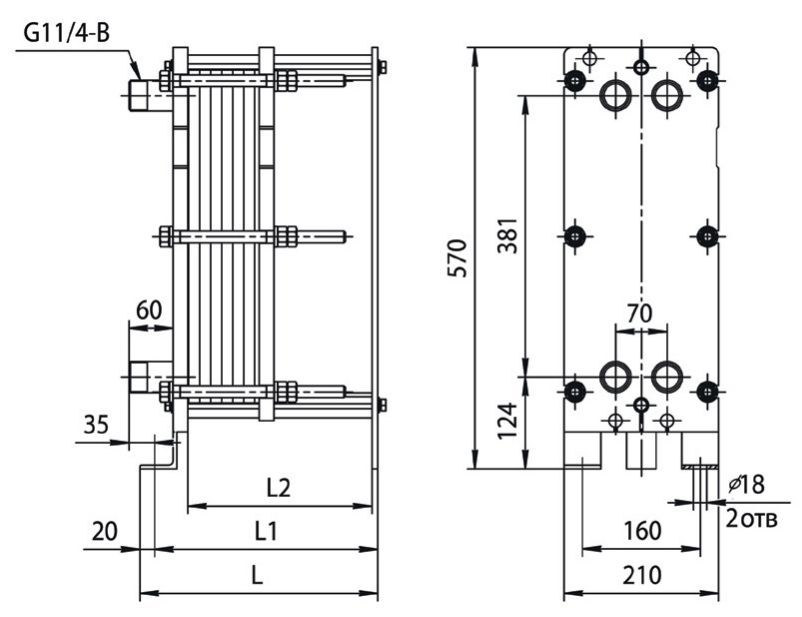

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг. | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2) | ||||||||
| НН№04 общепромышленное/ специальное исполнение | 1 | 323 | 303 | 250 | M16 | 6 | 5-34 | 50 |
| 2 | 403 | 383 | 330 | 35-52 | 56 | |||
| 3 | 573 | 553 | 500 | 53-90 | 69 | |||
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
