Ридан НН 113 — теплообменник с диаметром условного прохода 250 мм. Пропускная способность до 1000 м3/ч. Глубина каналов пластины 2,75 мм. Часто встречается в теплоэнергетике.
Пропускает через себя большой объем рабочих сред, достаточная высота сделала этот типоразмер универсальным. Уверенно показывает себя при передаваемых мощностях от 3 до 20 МВт.
Параметры теплообменника:
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- Допустимое количество пластин: 11 - 652 шт.

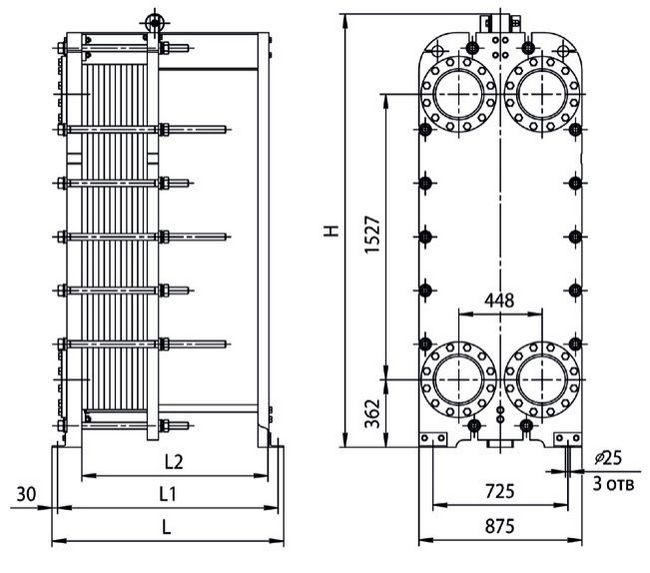

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг. | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№113 общепромышленное/ специальное исполнение | 1 | 835 | 775 | 600 | M36 | 12 | 11-36 | 1950 |
| 2 | 1235 | 1175 | 1000 | 37-107 | 2370 | |||
| 3 | 1535 | 1475 | 1300 | 108-163 | 2720 | |||
| 4 | 1735 | 1675 | 1500 | 164-198 | 2950 | |||
| 5 | 2235 | 2175 | 2000 | 199-289 | 3510 | |||
| 6 | 2735 | 2675 | 2500 | 290-380 | 4090 | |||
| 7 | 3235 | 3175 | 3000 | 381-470 | 4660 | |||
| 8 | 4235 | 4175 | 4000 | 471-652 | 5860 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№113 общепромышленное исполнение | 1 | 845 | 785 | 600 | M36 | 12 | 11-34 | 2270 |
| 2 | 1245 | 1185 | 1000 | 35-105 | 2780 | |||
| 3 | 1545 | 1485 | 1300 | 106-161 | 3200 | |||
| 4 | 1745 | 1685 | 1500 | 162-196 | 3470 | |||
| 5 | 2245 | 2185 | 2000 | 197-287 | 4140 | |||
| 6 | 2745 | 2685 | 2500 | 288-378 | 4830 | |||
| 7 | 3245 | 3185 | 3000 | 379-469 | 5520 | |||
| 8 | 4245 | 4185 | 4000 | 470-650 | 6920 | |||
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
