Ридан НН 42 — пластинчатый разборный теплообменник с Ду 150 мм и глубиной рифления пластин 3,8 мм. Своими габаритами идентичен 41-му типоразмеру.
Большая ширина каналов позволяет использовать аппарат в процессах «низкого» гидравлического сопротивления, работы с вакуумом и конденсации паров. Требование к размеру механического включения у данной типомодели снижено до фракций в 1500 мкм.
Параметры теплообменника
- Рабочая температура: от –30 °С до +200 °С
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- Допустимое количество пластин: 11 - 385 шт.

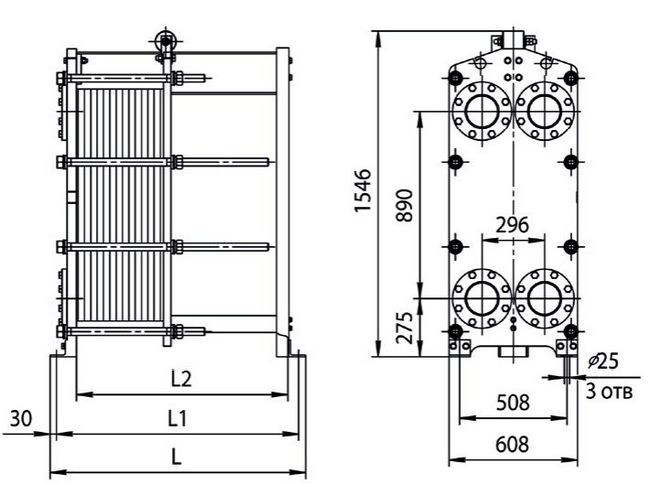

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг. | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№42 общепромышленное/ специальное исполнение |
1 | 805 | 745 | 600 | M36 | 8 | 11-55 | 660 |
| 2 | 1205 | 1145 | 1000 | 56-93 | 765 | |||
| 3 | 1705 | 1645 | 1500 | 94-165 | 920 | |||
| 4 | 2205 | 2145 | 2000 | 166-240 | 1100 | |||
| 5 | 1705 | 2645 | 2500 | 241-312 | 1260 | |||
| 6 | 3205 | 3145 | 3000 | 313-385 | 1430 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№42 общепромышленное исполнение |
1 | 810 | 750 | 600 | M36 | 8 | 11-55 | 715 |
| 2 | 1210 | 1150 | 1000 | 56-93 | 830 | |||
| 3 | 1710 | 1650 | 1500 | 94-165 | 1020 | |||
| 4 | 2210 | 2150 | 2000 | 166-240 | 1220 | |||
| 5 | 2710 | 2650 | 2500 | 241-312 | 1410 | |||
| 6 | 3210 | 3150 | 3000 | 313-385 | 1610 | |||
| НН№42 специальное исполнение |
1 | 815 | 755 | 600 | M36 | 8 | 11-55 | 770 |
| 2 | 1215 | 1155 | 1000 | 56-93 | 890 | |||
| 3 | 1715 | 1655 | 1500 | 94-165 | 1080 | |||
| 4 | 2215 | 2155 | 2000 | 166-240 | 1280 | |||
| 5 | 2715 | 2655 | 2500 | 241-312 | 1470 | |||
| 6 | 3215 | 3155 | 3000 | 313-385 | 1670 | |||
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
