Ридан НН 07 имеет фланцевые присоединения 50 мм. Пропускная способность порта при рабочем режиме — 40-50 м3/ч. Работает в отоплении мощностью 50-200 кВт.
Подходит системам работающим с паром «высокого» и «низкого» давления. Конструкция позволяет использовать большое количество пластин для полной конденсации.
Параметры теплообменника:
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- Допустимое количество пластин: 5 - 111 шт.

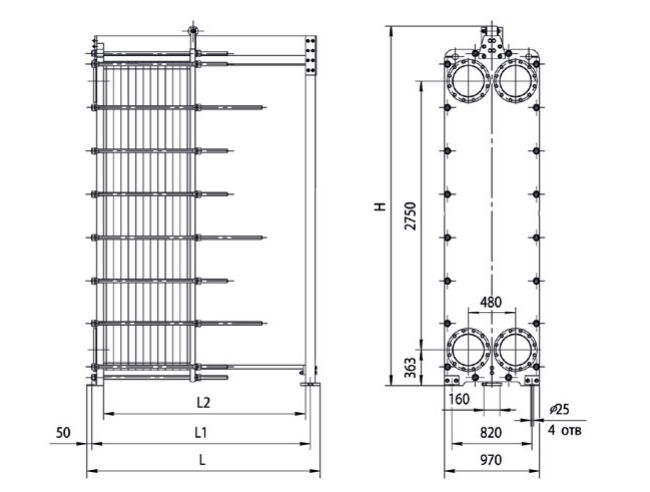

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг. | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№07 общепромышленное/ специальное исполнение | 1 | 515 | 475 | 400 | М20 | 6 | 5-39 | 90 |
| 2 | 715 | 675 | 600 | 40-75 | 110 | |||
| 3 | 915 | 875 | 800 | 76-111 | 125 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№07 общепромышленное/ специальное исполнение | 1 | 520 | 480 | 400 | М24 | 6 | 5-39 | 105 |
| 2 | 720 | 680 | 600 | 40-75 | 125 | |||
| 3 | 920 | 880 | 800 | 76-111 | 145 | |||
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
