Ридан НН 81 имеет диаметр присоединений 300 мм и массовый расход до 1500 м3/ч. Формовка пластин 3,4 мм.
Аппарат разрабатывался с учетом требований для обеспечения максимальной эффективности при работе в сетях и теплоэлектроцентралях. Способность пропускать «большую» массу и при этом предавать значительное количество тепловой энергии, позволяют получить грамотное технологическое решение, занимающее минимум объема и дающее максимум производительности.
Параметры теплообменника:
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- Допустимое количество пластин: 11 - 933 шт.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки |
Кол-во пластин, шт. |
Макс. масса, кг. |
||||

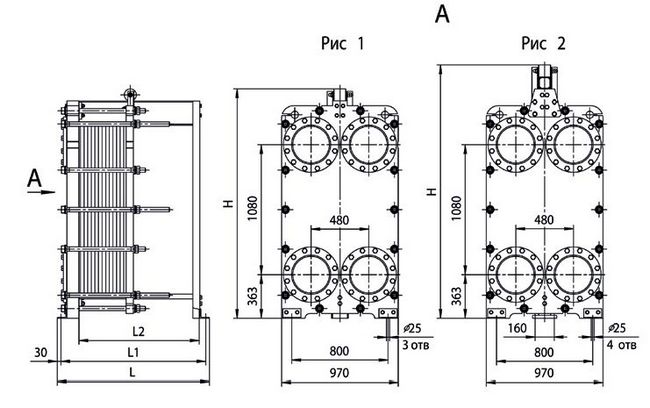

| L | L1 | L2 | H | размер | кол-во, шт. | ||||
| Расчетное давление 1,6 МПа (16 кгс/см2) | |||||||||
|
НН№81 общепромышленное исполнение |
1 | 835 | 775 | 600 | 1906 | M36 | 10 | 11-33 | 1680 |
| 2 | 1235 | 1175 | 1000 | 1906 | 34-100 | 1980 | |||
| 3 | 1535 | 1475 | 1300 | 1906 | 101-150 | 2220 | |||
| 4 | 1735 | 1675 | 1500 | 1906 | 151-183 | 2390 | |||
| 5 | 2235 | 2175 | 2000 | 1906 | 184-266 | 2770 | |||
| 6 | 2735 | 2675 | 2500 | 1906 | 267-350 | 3180 | |||
| 7 | 3235 | 3175 | 3000 | 1906 | 351-433 | 3590 | |||
| 8 | 4300 | 4170 | 4000 | 2105 | 434-600 | 4570 | |||
| 9 | 5300 | 5170 | 5000 | 2205 | 601-766 | 5500 | |||
| 10 | 6300 | 6170 | 6000 | 2205 | 767-933 | 6370 | |||
|
НН№81 специальное исполнение |
1 | 865 | 805 | 600 | 1906 | M36 | 14 | 11-33 | 2190 |
| 2 | 1265 | 1205 | 1000 | 1906 | 34-98 | 2540 | |||
| 3 | 1565 | 1505 | 1300 | 1906 | 99-145 | 2810 | |||
| 4 | 1765 | 1705 | 1500 | 1906 | 146-181 | 3020 | |||
| 5 | 2265 | 2205 | 2000 | 1906 | 182-265 | 3500 | |||
| 6 | 2765 | 2705 | 2500 | 1906 | 266-348 | 3980 | |||
| 7 | 3265 | 3205 | 3000 | 1906 | 349-431 | 4470 | |||
| 8 | 4330 | 4200 | 4000 | 2105 | 432-600 | 5610 | |||
| 9 | 5330 | 5200 | 5000 | 2205 | 601-766 | 6710 | |||
| 10 | 6330 | 6200 | 6000 | 2205 | 767-933 | 7740 | |||
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 383 325-07-85 и отправляйте заявки на order@shtempel-herz.ru.
